SBH-8/SBH-8M

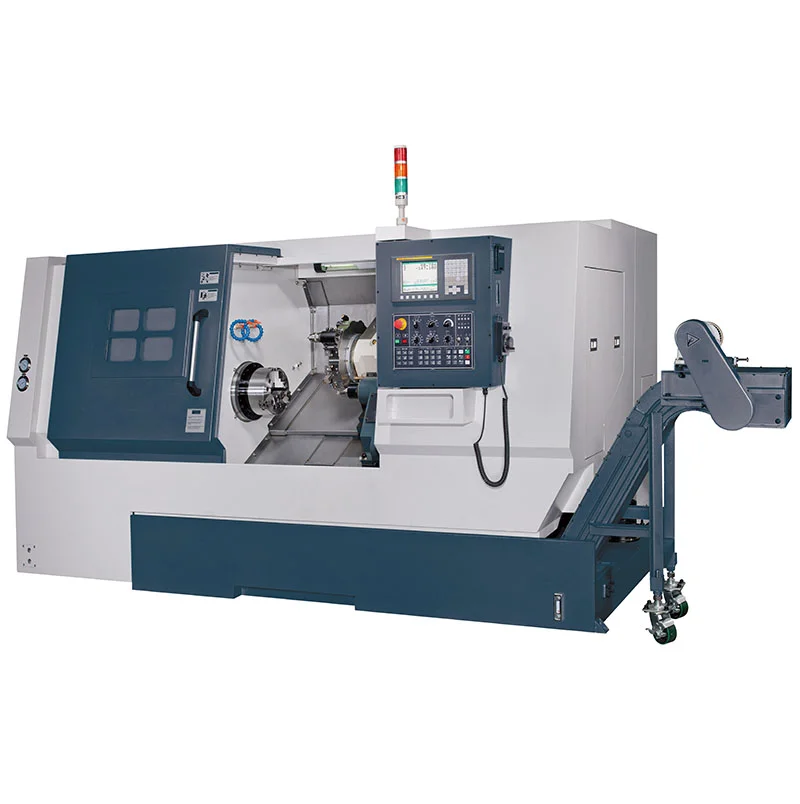

Manford SBH-8/SBH-8M CNC Yatay Torna – Hassasiyet ve Güç Bir Arada

Manford SBH-8/SBH-8M, yüksek verimlilik, sağlam mekanik yapı ve çok yönlü işleme kabiliyeti ile üretim süreçlerini optimize etmek için tasarlanmış CNC yatay torna tezgahıdır. Büyük ve karmaşık parçaların hassas bir şekilde işlenmesi gereken endüstrilerde mükemmel performans sunar.

Öne Çıkan Özellikler

Güçlü İş Mili: Yüksek hızda hassas işleme imkanı sunar.
Sağlam Mekanik Yapı: Yoğun üretim süreçlerine uygun, uzun ömürlü tasarım.

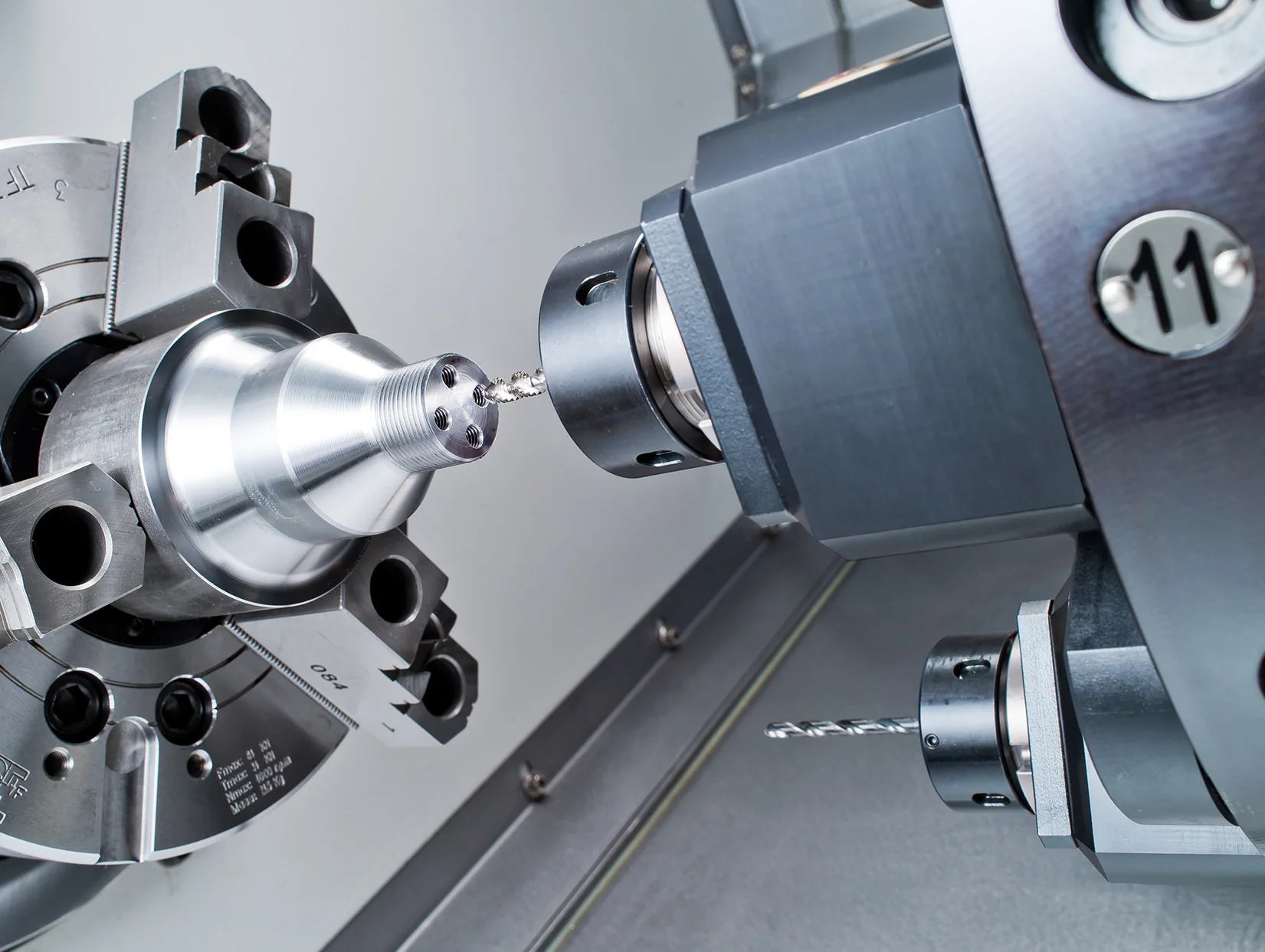

SBH-8M ile Canlı Takım Desteği: Çok eksenli işleme ile daha karmaşık parçaların üretimi.
Yüksek Hassasiyet: Talaşlı imalatta üstün sonuçlar için gelişmiş kontrol mekanizmaları.
Otomasyon Uyumluluğu: Modern üretim hatlarına kolay entegrasyon sağlar.

Manford SBH-8/SBH-8M, otomotiv, havacılık, savunma sanayi, enerji sektörü ve genel imalat gibi alanlarda yüksek performans ve hassasiyet gereksinimlerini en iyi şekilde karşılar. Güçlü motoru, üstün hassasiyet kabiliyeti ve geniş işleme kapasitesi sayesinde işletmenizin üretim verimliliğini artırır.

Detaylı bilgi almak ve üretim süreçlerinize uygun çözümleri değerlendirmek için bizimle iletişime geçin!

Teklif İste
Şartname
MAKİNA MODELİ SBH-8 SBH-8M
Kapasite
Max. Yatak üstü salıncak Ø600 mm
Max. Eyer üzerinden sallanma Ø400 mm
Max.Dönme çapı Ø410 mm

VDI40: Ø305 mm

(Opsiyonel BM55: 410mm)

Maksimum Çalışma Uzunluğu 750/1000

VDI40: 750/1000 mm

(Opsiyonel BM55: 700/950 mm

Merkezler arası mesafe 620/870/1120 mm
Mil
Mil burun tipi A2-8
Maksimum Mil hızı 3500 devir/dakika
Mil ön yatak ID'si Ø130 mm
Mil deliği Ø92,2 mm
Maksimum Bar kapasitesi Ø78 mm
Chuck boyutu 10"/3 Çeneler
Eksen Beslemesi
X ekseni hareketi 205+25 mm
Z ekseni hareketi 550/800/1050 mm
Hızlı besleme - X/Z ekseni 20(x)/24(z) m/dak
Kesme ilerleme hızı 1-1000 mm/dak
BS'nin çapı (X/Z ekseni) X:Ø32 Z:Ø40

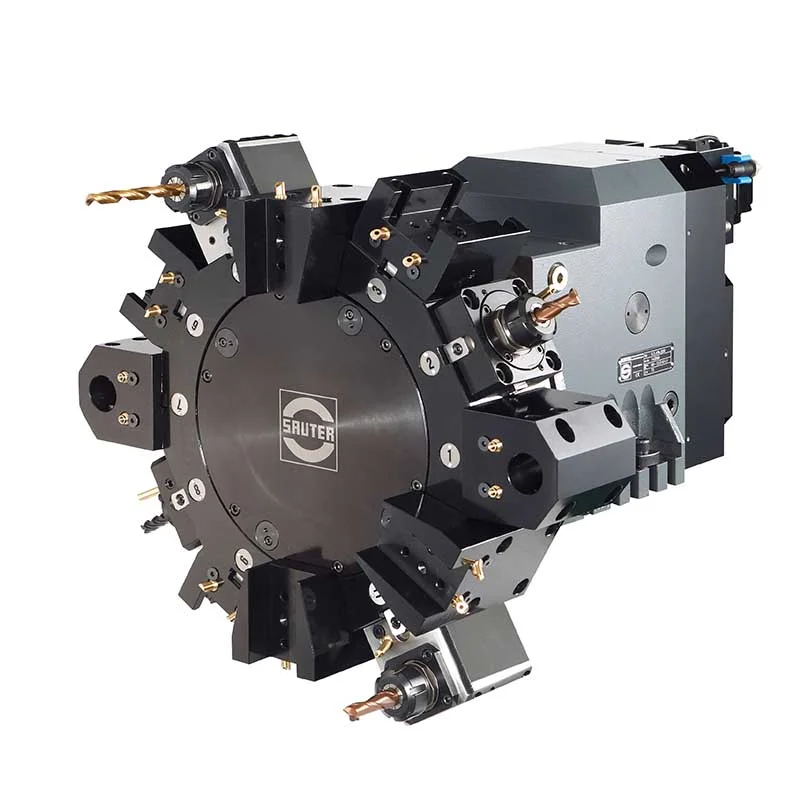

Taret
Tip Servo Güç
Alet istasyonu sayısı 12 adet
Takım sapı boyutu 25x25 VDI40
Max. Delme çubuğu çapı. Ø40 mm

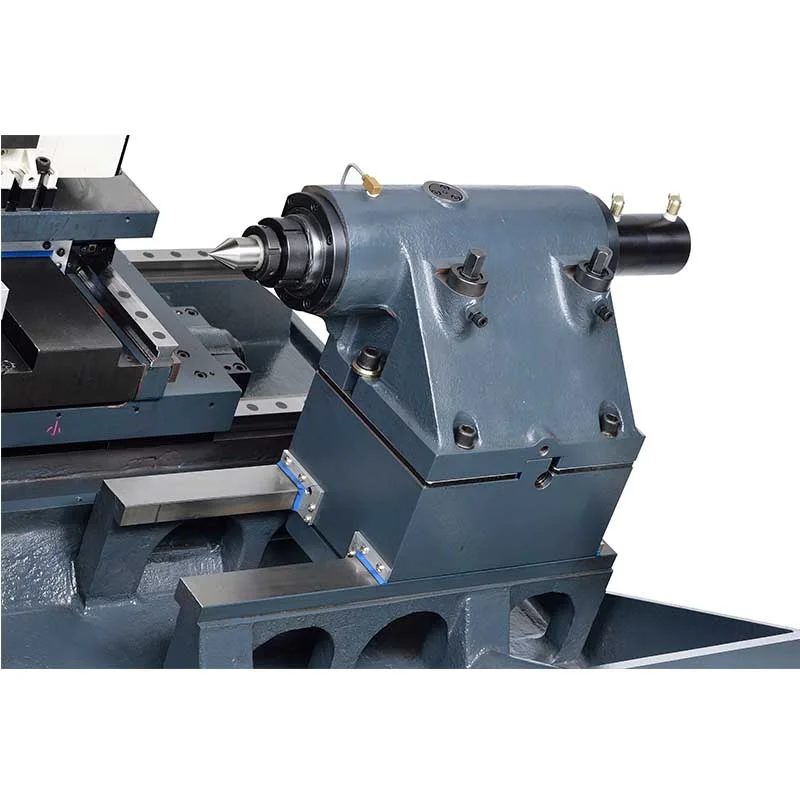

Kuyruk Stoku
Kuyruk Stok Seyahat 550/800/1050 mm
Tüy Dia. Ø90 mm
Tüy Seyahat 102 mm
Merkez Konikliği MT5
Kuyruk mili yönü Manuel
Motor
Ana mil motor gücü 15/18,5 kW
Besleme motoru  3/3 kW
Güç taret motoru 3.7/5.5 kW
Yağlama Pompası 70W
Hidrolik yağ pompası 3 beygir
Soğutma pompası 0,75 kW
Talaş konveyörü 0.2 kW
Güç gereksinimi 35 KVA
Faydalılık
Hidrolik tank kapasitesi 50 lt
Soğutma tankı 120/140/160L
Yağlama tankı 2L
Hava kaynağı 6 kg/cm2
